破砕機
ハルドパクト２型
ニーズを開発の母として
グレードアップしました。
優れた破砕性、整粒効果、保守管理という特長に加え、各部を改造したことで能力アップと共にいちだんと取扱いやすくした構造になっているのがハルドパクト2型です。それらは①打撃板の反転・振替を上抜き方式にし取扱いやすく、作業時間を短縮②打撃板の高さえを同一のままで前後の振替を可能にし、特に石灰石等の軟岩破砕に打撃面の有効活用を実現。③反発板の取付けが、角板挿入により取替え容易。といったユーザーニーズにマッチした数々の性能を身につけ、ハルドパクトのグレードアップを実現しています。
特長
①抜群の大塊処理能力
②産物の粒形が良好
③破砕性が良好
④保守管理が容易（●打撃板がボルトレスの上抜き方式 ●打撃版の反転、せり上げ可能 ●反発板がボルトレスで取替えが容易 ●ケーシングライナは取付け容易）
構造図
標準仕様
| 型式 | ローター 径(mm)×巾(mm) |
投入最大 原石寸法(mm) |
所用動力 (kW) |
重量 (kg) |
|---|---|---|---|---|
| PEH-2 100/ 70 | 1,000×700 | 300 | 30～75 | 7,700 |
| PEH-2 100/105 | 1,000×1,050 | 350 | 55～90 | 9,650 |
| PEH-2 125/105 | 1,250×1,050 | 350 | 75～130 | 11,880 |
| PEH-2 125/140 | 1,250×1,400 | 350 | 90～160 | 14,230 |
| PEH-2 160/140 | 1,600×1,400 | 400 | 130～190 | 21,070 |
| PEH-2 160/210 | 1,600×2,100 | 400 | 160～300 | 27,530 |
注）処理能力は原石性状及び破砕条件により異なるため、別途ご相談ください。

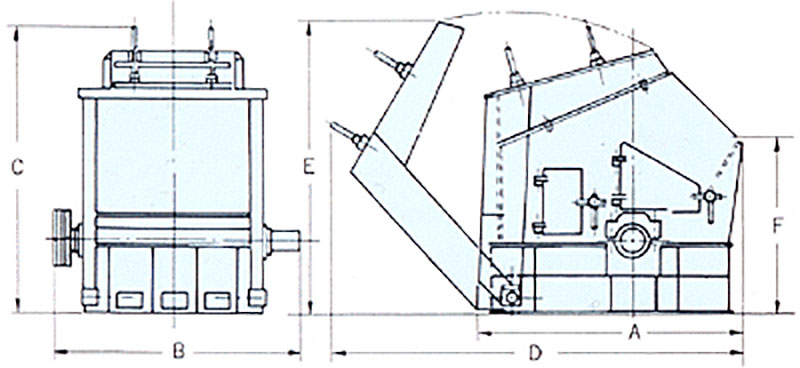

外形寸法
| 型式 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ |
|---|---|---|---|---|---|---|
| PEH-2 100/70 | 2146 | 1665 | 2440 | 3676 | 2310 | 1470 |
| PEH-2 100/105 | 2146 | 2015 | 2440 | 3676 | 2310 | 1470 |
| PEH-2 125/105 | 2419 | 2196 | 2880 | 4104 | 2550 | 1642 |
| PEH-2 125/140 | 2419 | 2546 | 2880 | 4104 | 2550 | 1642 |
| PEH-2 160/140 | 3402 | 2634.2 | 3400 | 5162 | 3500 | 2500 |
| PEH-2 160/210 | 3402 | 3381.4 | 3400 | 5162 | 3500 | 2500 |
注）上記寸法は改良改善のため、予告なしに変更する場合があります。ご了承ください。
注）外形図は、CADデータとしてお客様にご提供させて頂いておりますので、お気軽にご使用下さい。但し、著作権は放棄しておりませんので転載はお断り致します。
注）CADデータを使用した結果の影響については、一切の責任を負いませんのでご了承ください。
